6W           345MM

 8W           345MM

21W/24W 905MM

28W         1205MM      48W

工作電壓DC24-48V，AC220V.兩孔連接頭分別接正負極，邊上有個按鈕開關，采用**飛利浦燈管。適用于各種類型機柜、機箱等維修，檢查照明使用。

1         外形尺寸及主要參數

1.1        結構和外形尺寸要求

鋁塑系列照明燈可用于戶外機柜中，維護時照明。

鋁塑系列照明燈的結構圖如圖1、2所示。外形尺寸如表2所示。導線長度約為2米（導線只包含與照明燈相連的插頭，不包含與電源相連的插頭）。

圖1鋁塑系列照明燈結構圖

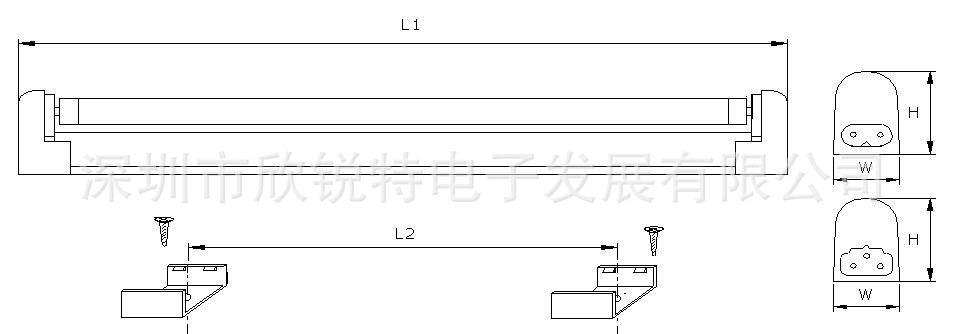

圖2鋁塑系列照明燈外形尺寸圖

表2 鋁塑系列照明燈尺寸表（單位：mm）

其中，用于安裝的螺釘為M4×12沉頭螺釘。

1.2        主要材料以及顏色說明

外殼：阻燃ABS

鏡片：透明PC或PMM

電源線：ABS+銅

安裝用卡片：阻燃ABS

2         技術要求

2.1        電氣要求

鋁塑系列照明燈ZM06、ZM07的電氣參數見表3。

表3 鋁塑系列照明燈ZM06、ZM07電氣參數表

2.2        環保要求

符合歐盟環保指令RoHS要求。

2.3        安規要求

該照明燈所用塑膠件滿足UL 94 V-0阻燃等級。

2.4        使用壽命

100000小時。

2.5包裝、運輸、貯存

儲存條件及方法：常溫及通風條件下儲存。
